一、前言
推動電力網的管理逐步向自動化、綜合化、集中化、智能化方向發展提供有力的技術保障。
二、需求分析
變電站監控系統的功能，主要體現在以下幾個方面：
通過圖像監控、安防系統，保護無人值守變電站設備的安全。
通過圖像監控結合遠程和本地人員操作經驗的優勢，避免誤操作。
通過圖像監控、燈光聯動、環境監測監視現場設備的運行狀況，起到預警和保護作用。
配合其他系統（如變電站綜合自動化系統等）的工作。
主要監控對象：
變電站（所）內場區環境。
主變壓器外觀及中性接地刀。
對變電站（所）的戶外斷路器、隔離開關以及接地刀閘等地合分狀態進行監控。
對變電站（所）內的各主要設備間進行監視（包括大門、控制室、繼保室、通訊室、高壓室等）。
三、系統組成
網絡數字監控是通過把攝像頭攝取的模擬圖像信號轉換成數字圖像信號，再通過計算機網絡傳輸，使網絡內的計算機都成為監控終端，不受地域環境的限制。

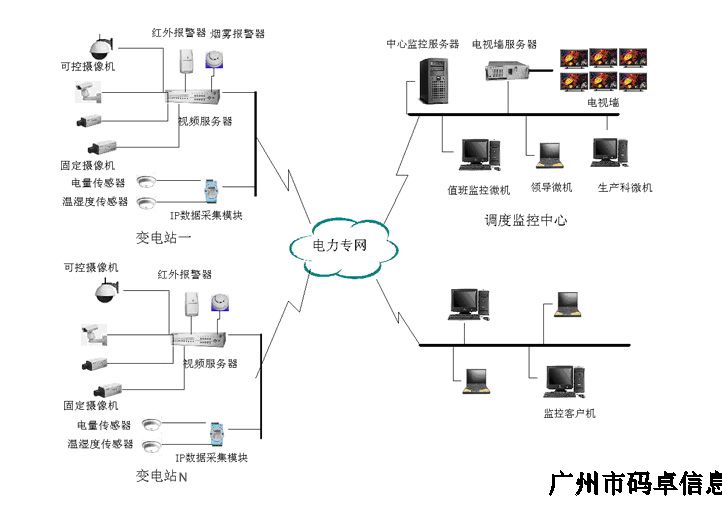

變電站監控系統整體示意圖如下所示：
根據組網方式分為變電站監控現場、傳輸網絡和調度監控中心三個主要部分，下面分別加以介紹。
變電站監控現場
變電站現場監控設備主要由視頻服務器、攝象機（防護罩、攝象機、鏡頭、支架）、報警器、網絡交換機、數據模塊、穩壓電源（可選）等主要設備組成。主要完成圖像的采集、編碼和傳輸、攝象機的控制和報警數據的輸入/輸出工作。
在變電站室外場區根據具體情況安裝一個到數個室外可控球型攝像機，室外球型攝像機保護性好，可以有效的防雨除霜，而且可以可帶加熱器和風扇，自動加熱、自動排風，云臺可以上下左右的轉動，并且鏡頭可以拉遠、拉近，可以大范圍地監控場區，并且可以監控主變壓器、大門等地。一般安裝在房屋的高處或電線桿的適當?shù)胤健?/p>
在主控室可以采用帶變焦的室內可控?cái)z像機，可以大范圍的掃描主控室的情況，而且可以對主控室的儀表盤等進行特寫，可以比較清楚地看到儀表盤上的讀數。
在高壓室等其他設備間，可以安裝相應個數的固定攝像機，對重點部位進行觀察。
對重點部位可以安裝相應的報警器，包括在設備間室內安裝煙霧探測器、溫濕度傳感器，在設備間或主控室門口和窗邊安裝紅外雙鑒探測器、門磁開關等。
在變電站四周考慮防盜的需要，可以考慮配置相應的紅外對射探測器，一旦有人翻越圍墻，阻斷紅外線傳輸，報警器就報警，同時視頻服務器可以自動錄像，假如聯動攝像機，可以自動轉動攝像機對準報警處。
考慮到設備供電的安全性，可以給監控設備配置穩壓電源或UPS不間斷電源，可以考慮配置相應的視頻線控制線防雷器。
前端攝像機的視頻信號通過嵌入式網絡視頻服務器壓縮成數字信號，結合其他數據信號統一打成IP數據包，通過視頻服務器的RJ-45以太網口直接送到變電站的交換機上，交換機再通過專線信號傳輸?shù)奖O(jiān)控中心去。
通訊網絡
目前，變電站視頻數據傳輸?shù)奖O(jiān)控調度中心主要有以以太網傳輸方式，各變電站到監控中心的信道直接為以太網接口，光纖或微波傳輸設備直接提供以太網接口，各變電站的圖像數據信號經過各級交換機、路由器上傳至監控中心。
調度監控中心
在電業局調度監控中心，主要由中心監控管理服務器、電視墻服務器、監控客戶終端等組成。主要完成現場圖像接收，用戶登錄管理，優先權的分配，控制信號的協調，圖像的實時監控，錄象的存儲、檢索、回放、備份、恢復、電視墻的顯示切換等。
在電業局中心機房放置一臺高性能的服務器，安裝變電站監控系統中心服務器管理軟件，中心服務器管理前端所有的攝像機、視頻服務器、報警器等，管理后端所有的監控客戶機。
在值班室安裝一到數臺監控客戶機，IE用瀏覽器即可監控觀看，同時可以安裝配置多畫面顯示的電視墻，配合矩陣系統，可以把前端攝像機的信號解碼出來，送到電視墻上顯示，利用矩陣的強大功能，任意切換顯示前端攝像機圖像。
系統不但能夠在值班室觀看，而且授權用戶可以非常方便地在自己的辦公微機上用IE瀏覽器即可觀看。領導在自己辦公室可以非常方便地觀看，無需復雜的軟硬件安裝。
